VC-118-S型摄像头测试灯箱的光源控制

发布时间：2020-04-06 09:49浏览次数：

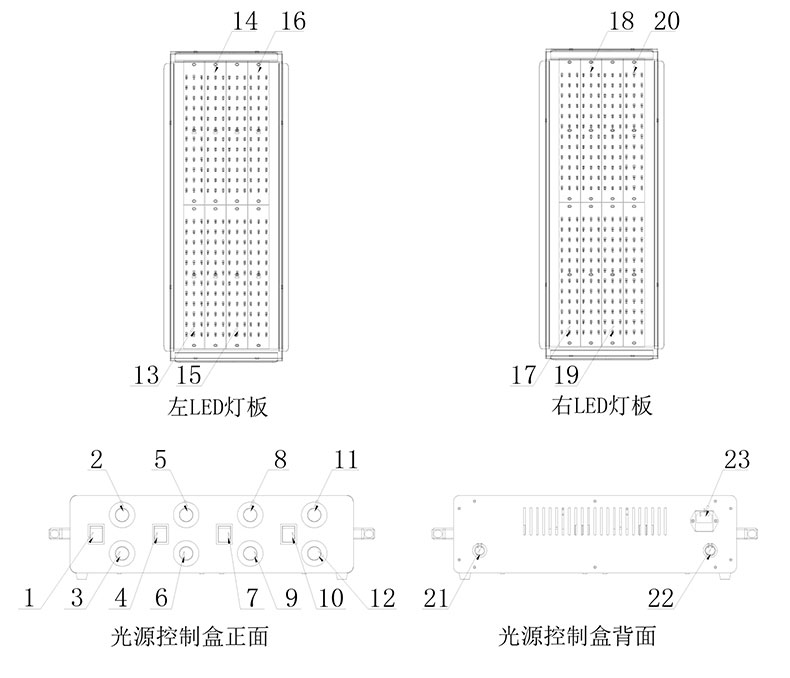

光源控制说明：

1--1路光源电源开关 2--1路光源调光旋钮1 3--1路光源调光旋钮2 4--2路光源电源开关 5--2路光源调光旋钮1 6--2 路光源调光旋钮2

7--3路光源电源开关 8--3路光源调光旋钮1 9--3路光源调光旋钮2 10--4路光源电源开关 11--4路光源调光旋钮1 12--4 路光源调光旋钮2

13-左 1路 LED光源 14--左 2路 LED 光源 15一左 3路 LED 光源 16一左4路LED光源 17一右1路LED光源 18-右2路LED光源

19-右3路LED光源 20- -右4路LED光源 21-LED电源连接线插头1 22-LED电源连接线插头 23-光源控制盒插座

1.将左、右两个LED灯板的电源连接线缆接入光源控制盒的LED电源连接线插头1和LED电源连接线插头2,连接线缆不分左右。

2.将220V电源线接入光源控制盒插座。

3.打开1路光源电源开关，旋转1路光源调光旋钮，控制左、右两边灯板中的1路LED光源的亮度，顺时针方向旋转光源由暗逐渐变亮，逆时针方向旋转光源由亮逐渐变亮。调光旋钮分为两级控制，先扭调光旋钮1,再扭调光旋钮2,同样方法控制其他3路LED光源。

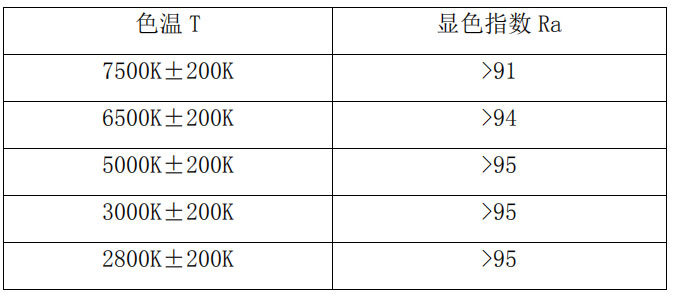

VC-118-S型摄像头测试灯箱内标配的是6500K+200K色温的LED光源。用户根据需求可配置的光源。http://www.hrckeji.com/
